Combimould– Technologie multi-composants

Des solutions d’injection multi-composants pour associer plusieurs matières ou couleurs dans une même pièce.

WITTMANN Group

Présentation

Pensé pour votre production.

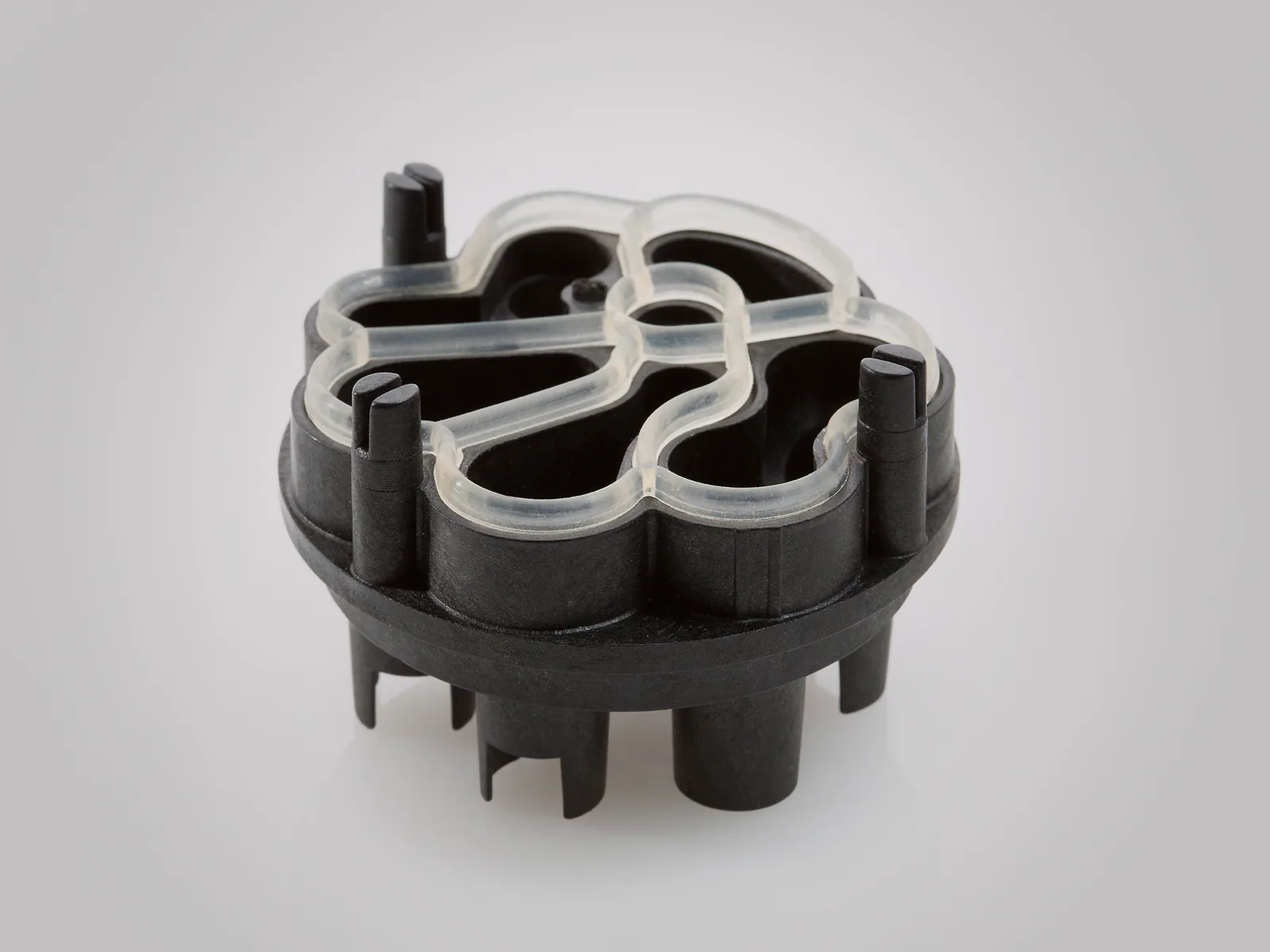

Combimould est le nom de la technologie de moulage par injection multi-composants de WITTMANN BATTENFELD. Dans ce processus, une pièce de base est produite dans la première station de moulage par injection, à laquelle des composants en plastique de différentes couleurs ou faits de différents matières sont ensuite ajoutés dans une séquence cyclique dans une ou plusieurs stations de moulage par injection. En combinant les différents attributs de matières entre elles, une pièce composite de qualité supérieure en termes d'attrait visuel et de fonctionnalité est créée. Cette technologie de liaison des matières peut être utilisée pour produire des pièces individuelles et des composants intégrés où les pièces individuelles sont assemblées par moulage par injection. En fonction de la géométrie des pièces dans chaque cas, cela nécessite différentes variantes de processus.

Technologie multi-composants

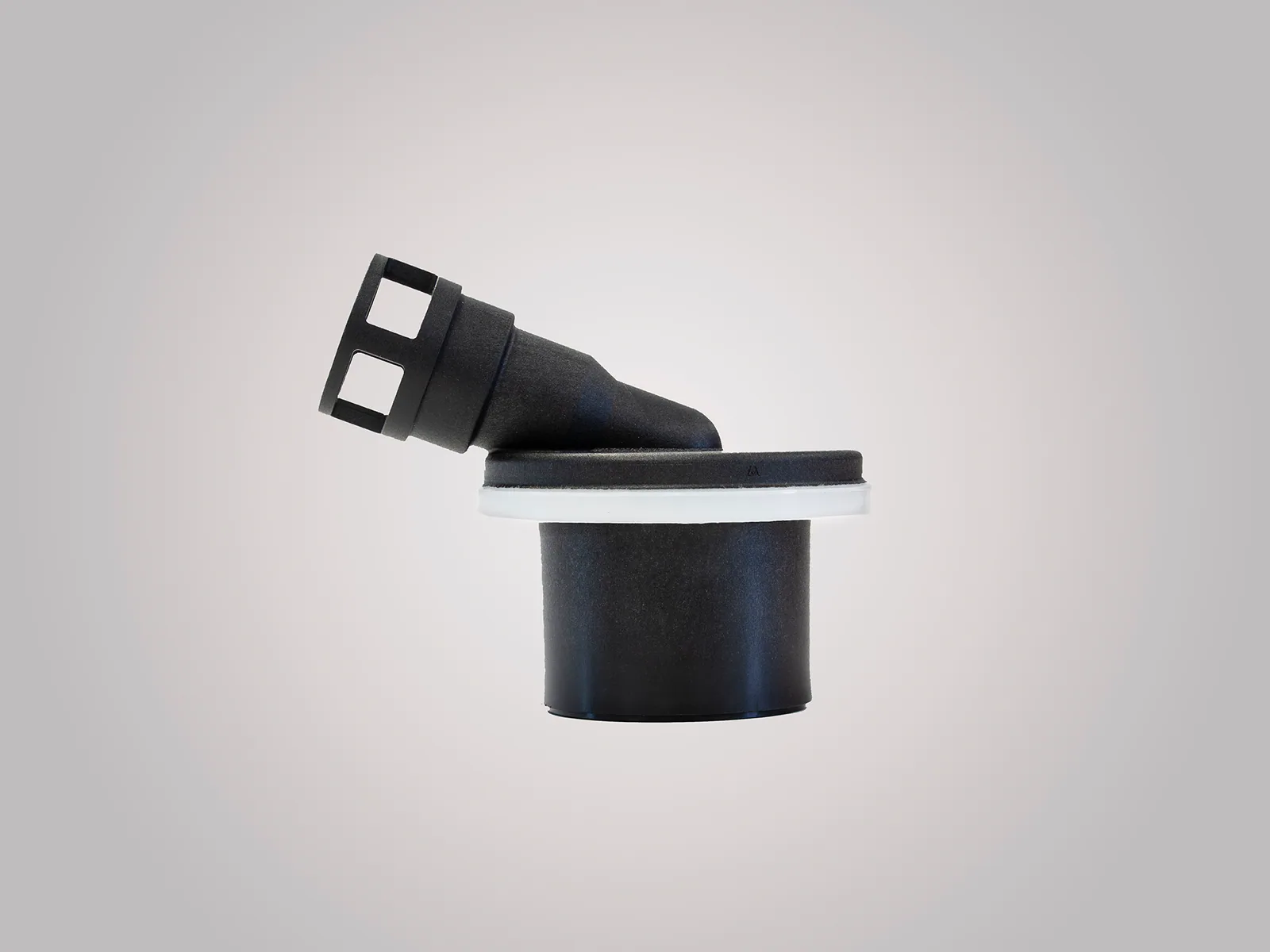

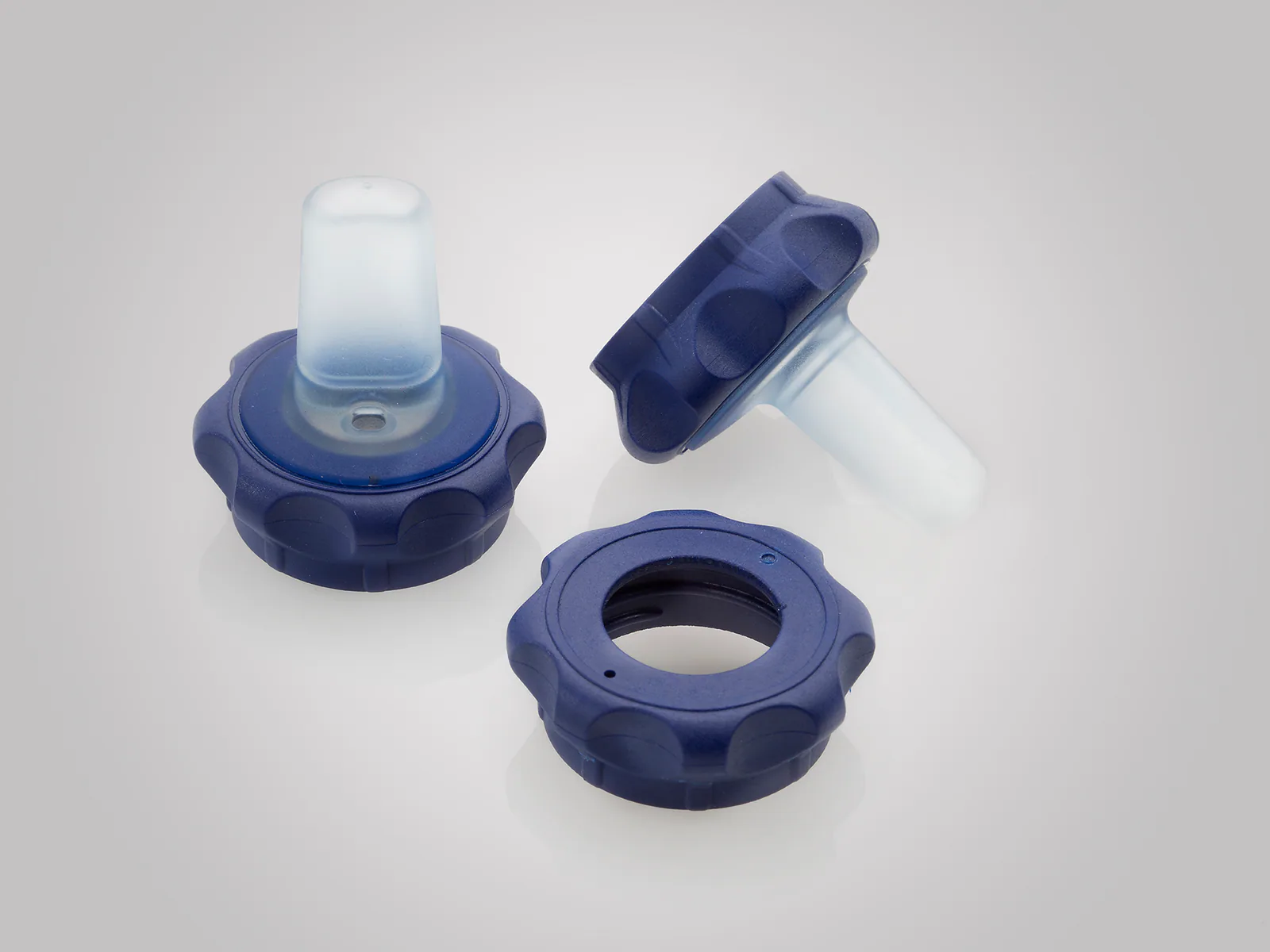

• Production rentable de pièces complexes en une seule étape • Une meilleure qualité grâce à un processus de production contrôlé et reproductible • Grande variété d'options de conception en termes de couleur et de forme (attributs visuels et tactiles) • Des propriétés de produit sur mesure grâce à des combinaisons de matières spécifiques, par exemple des combinaisons rigide-souple • Intégration fonctionnelle

Équipement à multi-composants

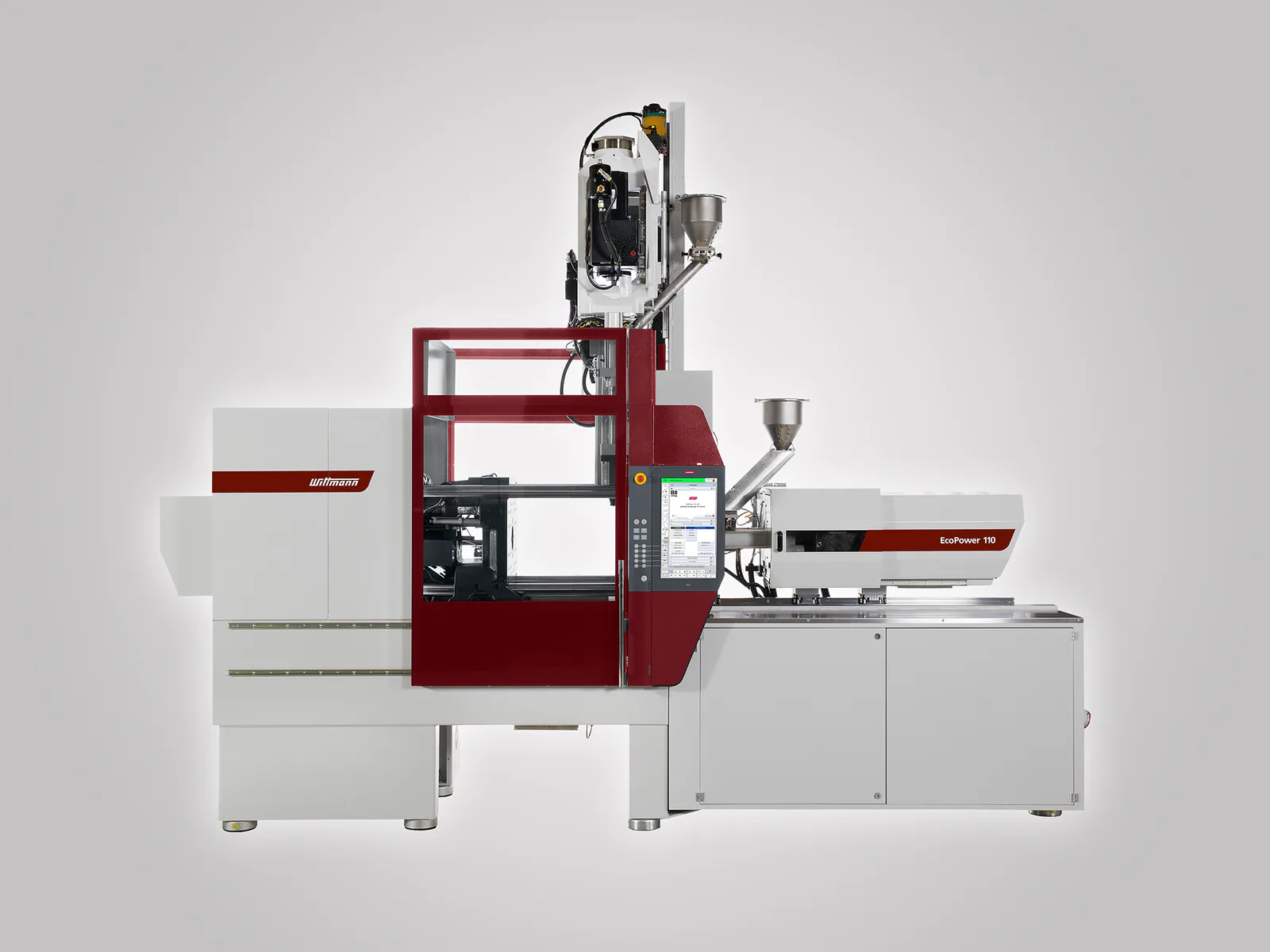

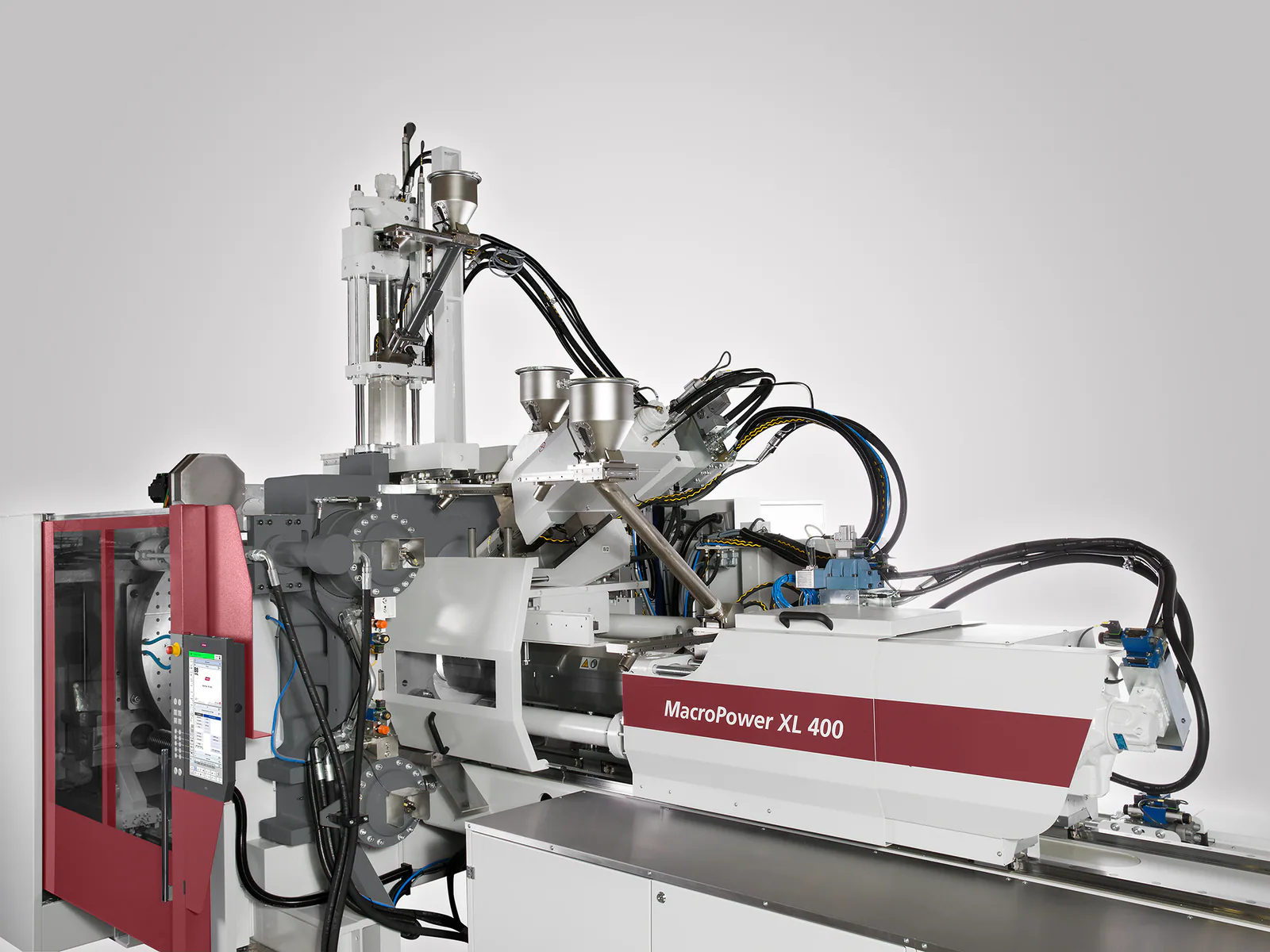

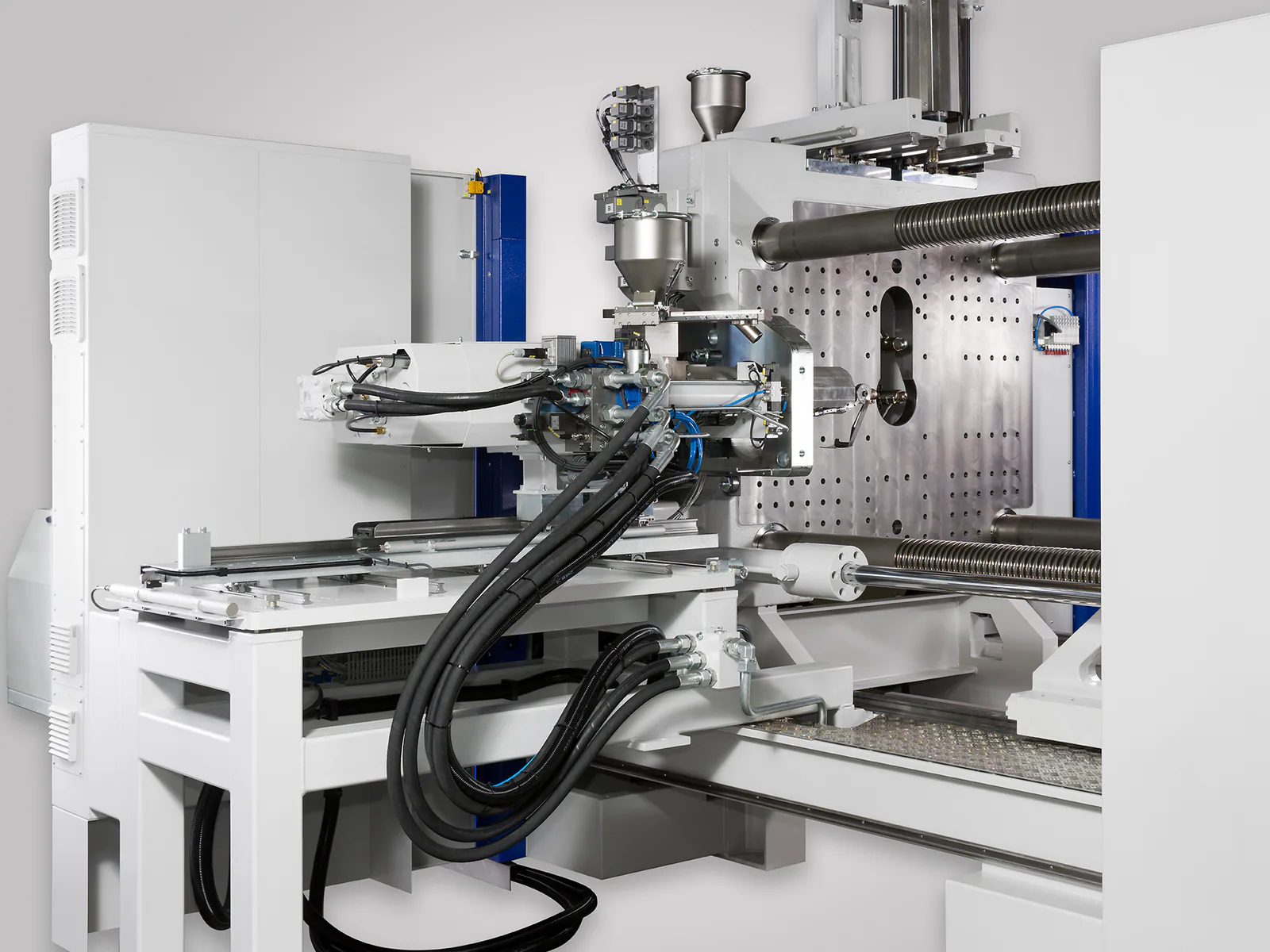

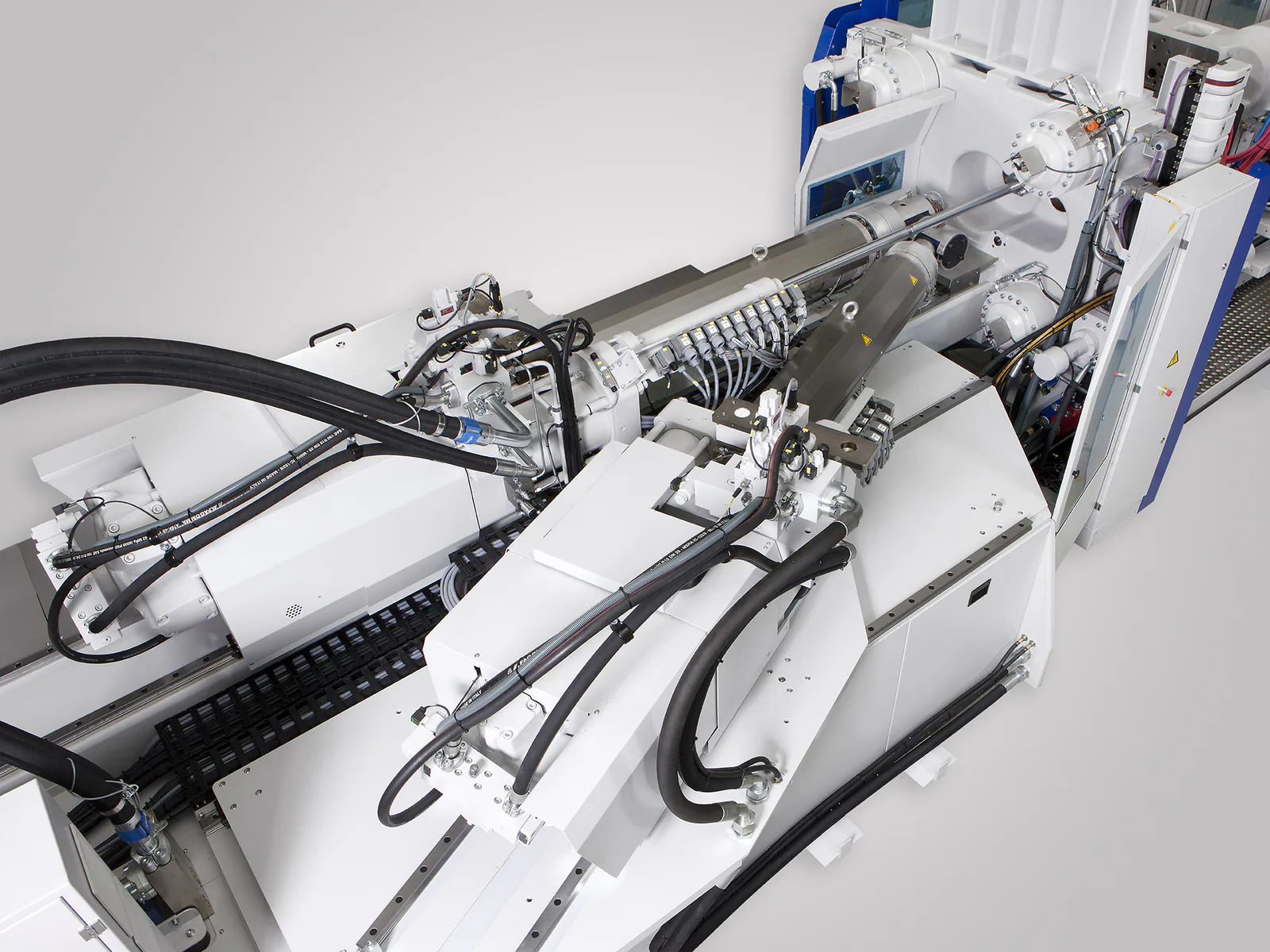

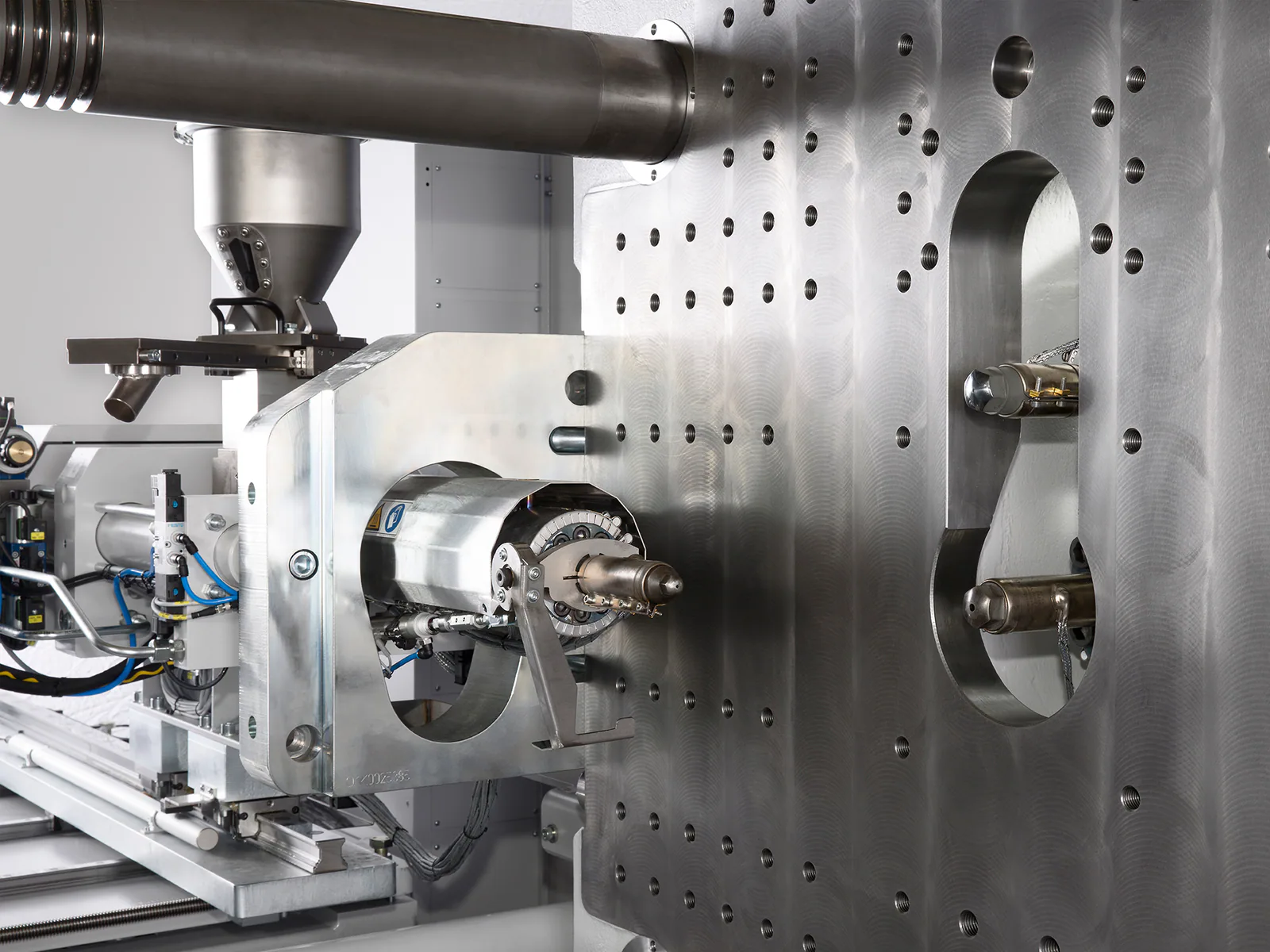

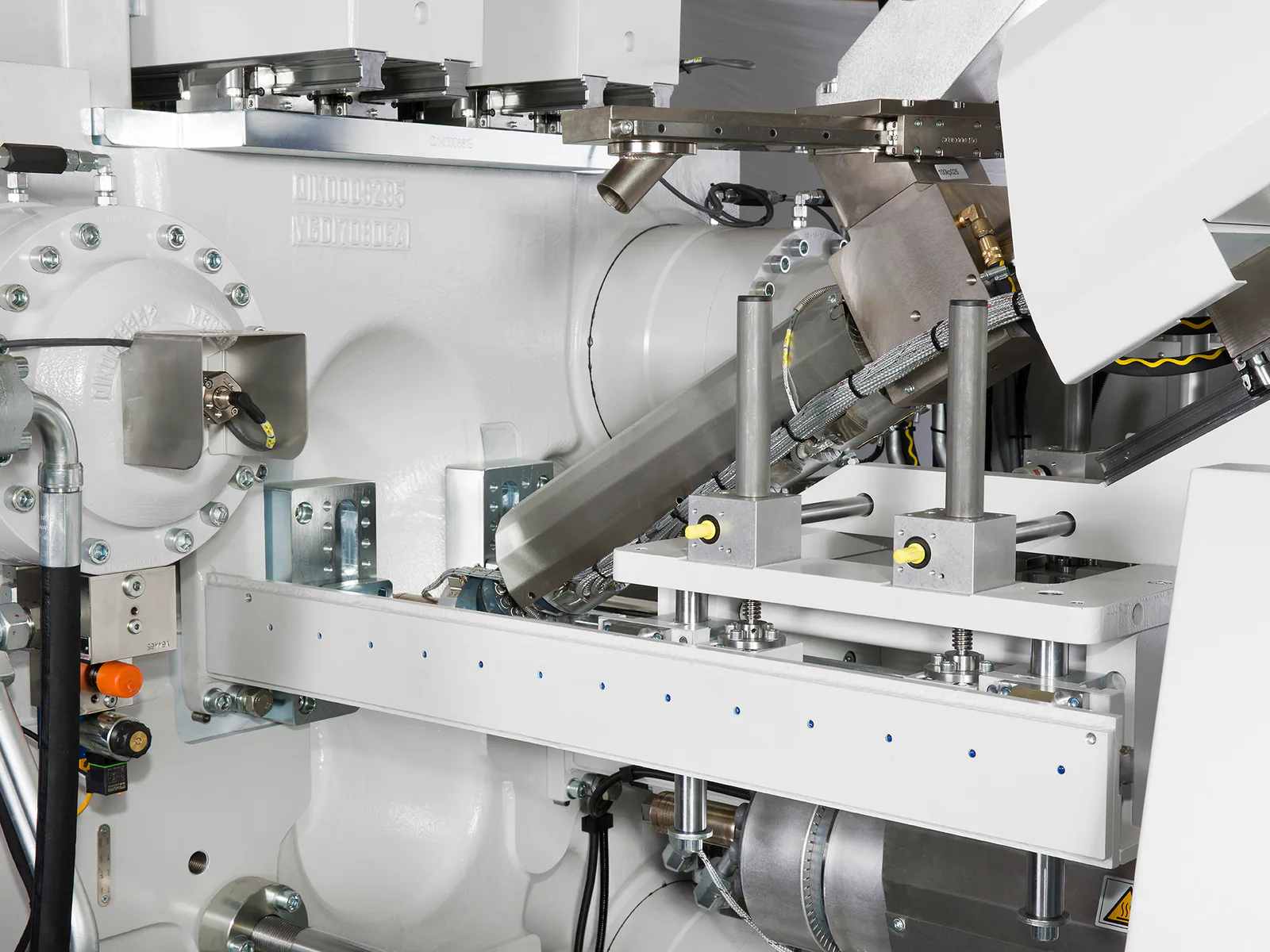

Le vaste savoir-faire de WITTMANN BATTENFELD comprend toutes les variantes de processus telles que le moulage par injection multicolore, composite, d'assemblage, multicomposant et sandwich. La bonne configuration d'unité d'injection pour chaque application : En plus de l'unité horizontale H, les presses Combimould peuvent être équipées d'autres agrégats en configuration V (verticale), L (horizontale à l'arrière de la machine), S (diagonale ou "piggy-back"), H-H (parallèle côte à côte) ou B (unité sur le plateau mobile). Différenciation par la méthode de transfert des pièces dans le moule: La technologie WITTMANN BATTENFELD Combimould offre une solution adaptée de manière optimale aux produits individuels et à leur production rentable. En fonction de la géométrie de la pièce et du concept de moule qui en résulte, le système de transfert de pièces le plus approprié est choisi. • Procédé unitaire rotatif - procédé standard - technologie du plateau rotatif • Procédé de plaque d'index - pour les conceptions de pièces complexes • Technologie de transfert de robot - adaptable avec souplesse pour produire pratiquement toutes sortes de pièces • Technologie de rétraction à glissière (Combiform) - surmoulage sans transfert de pièces

Avantages des équipements

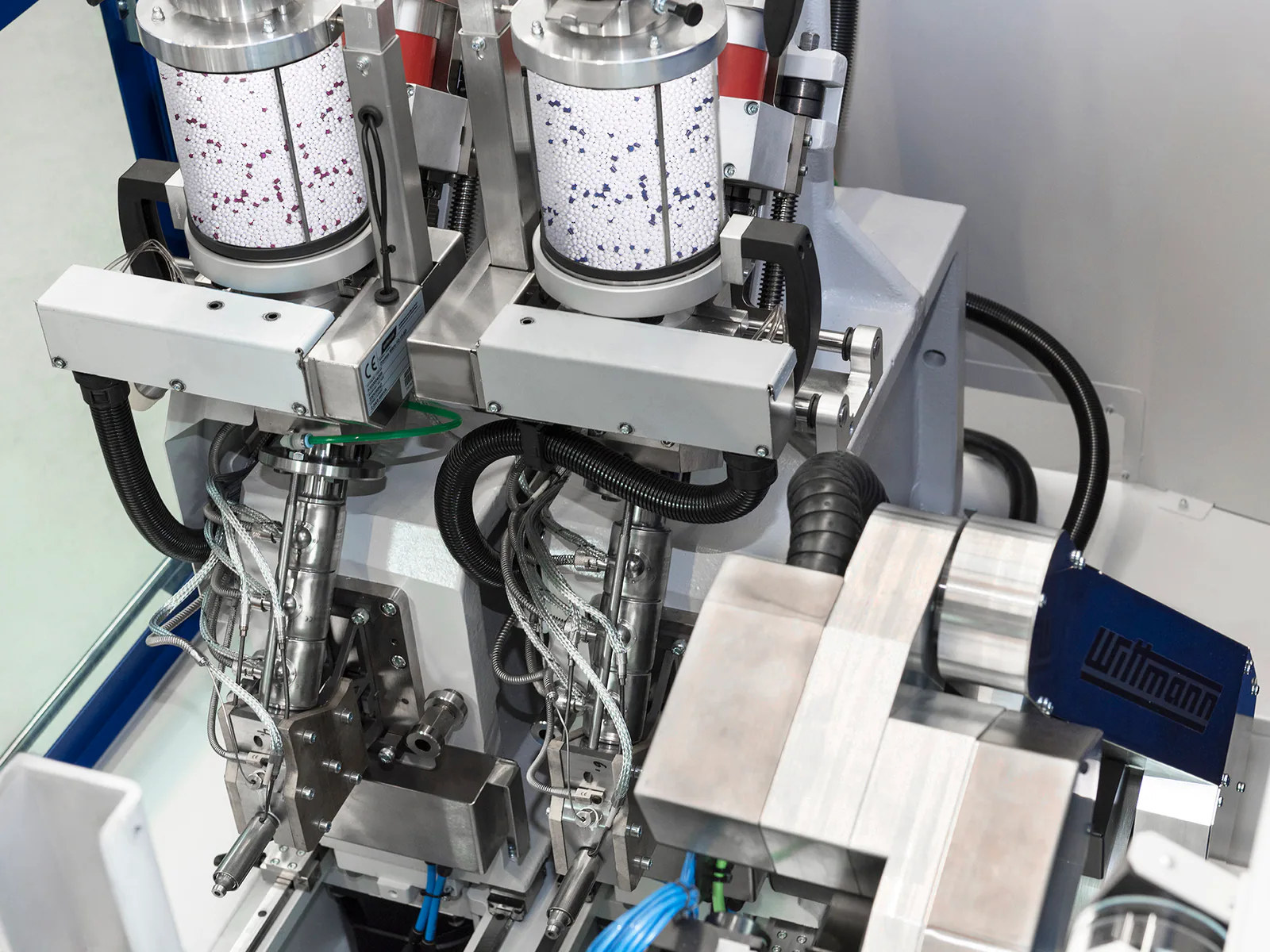

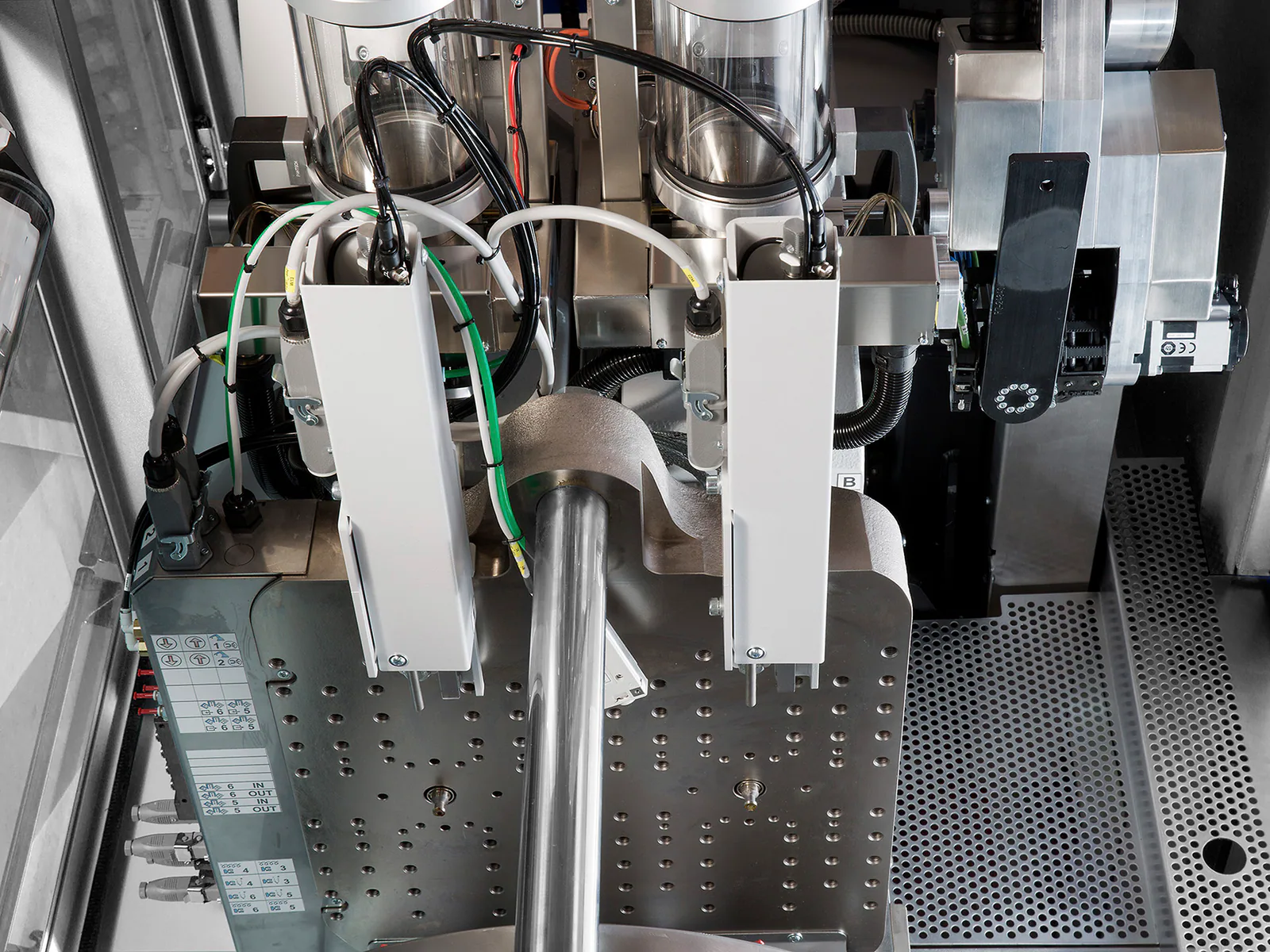

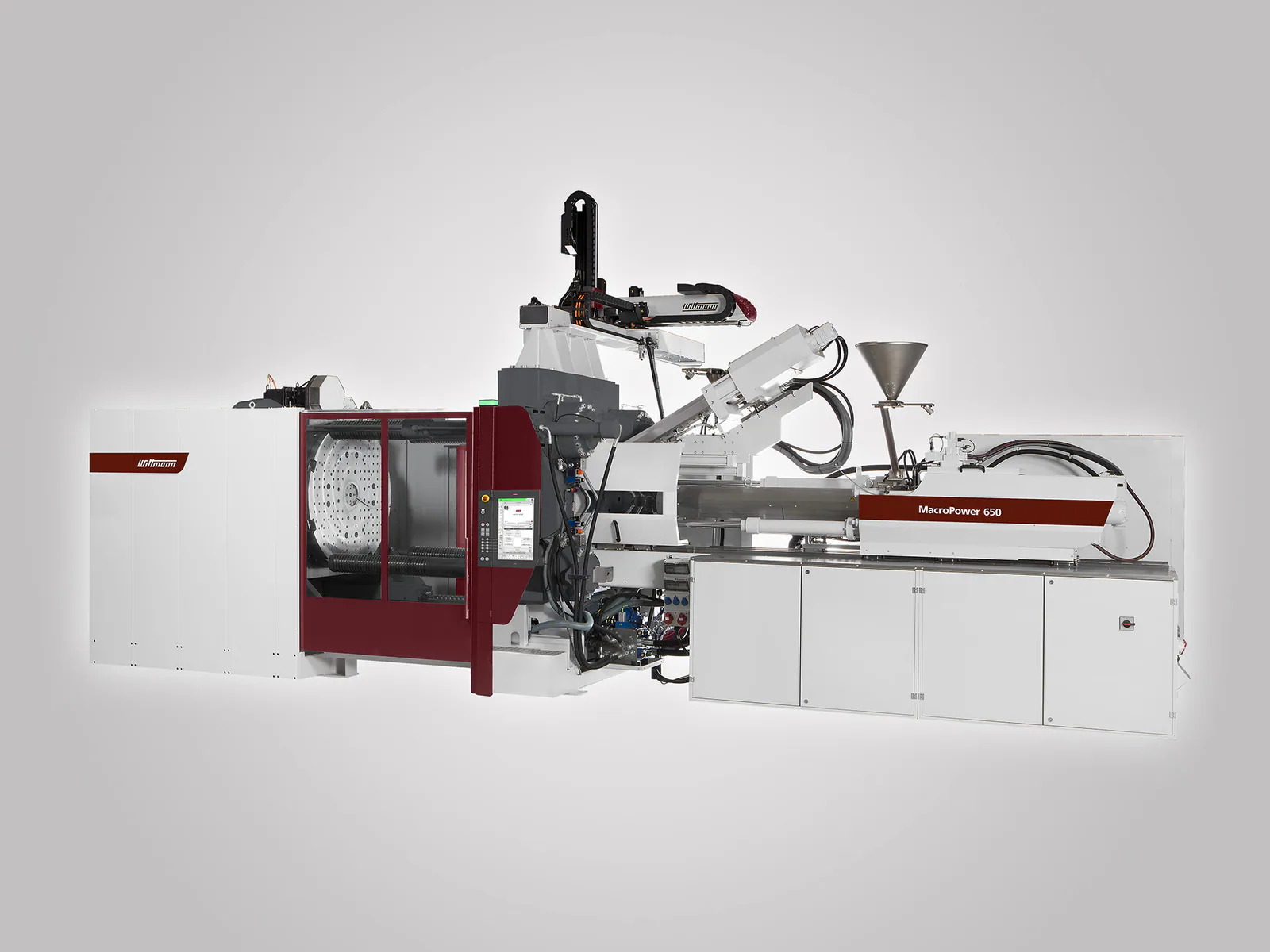

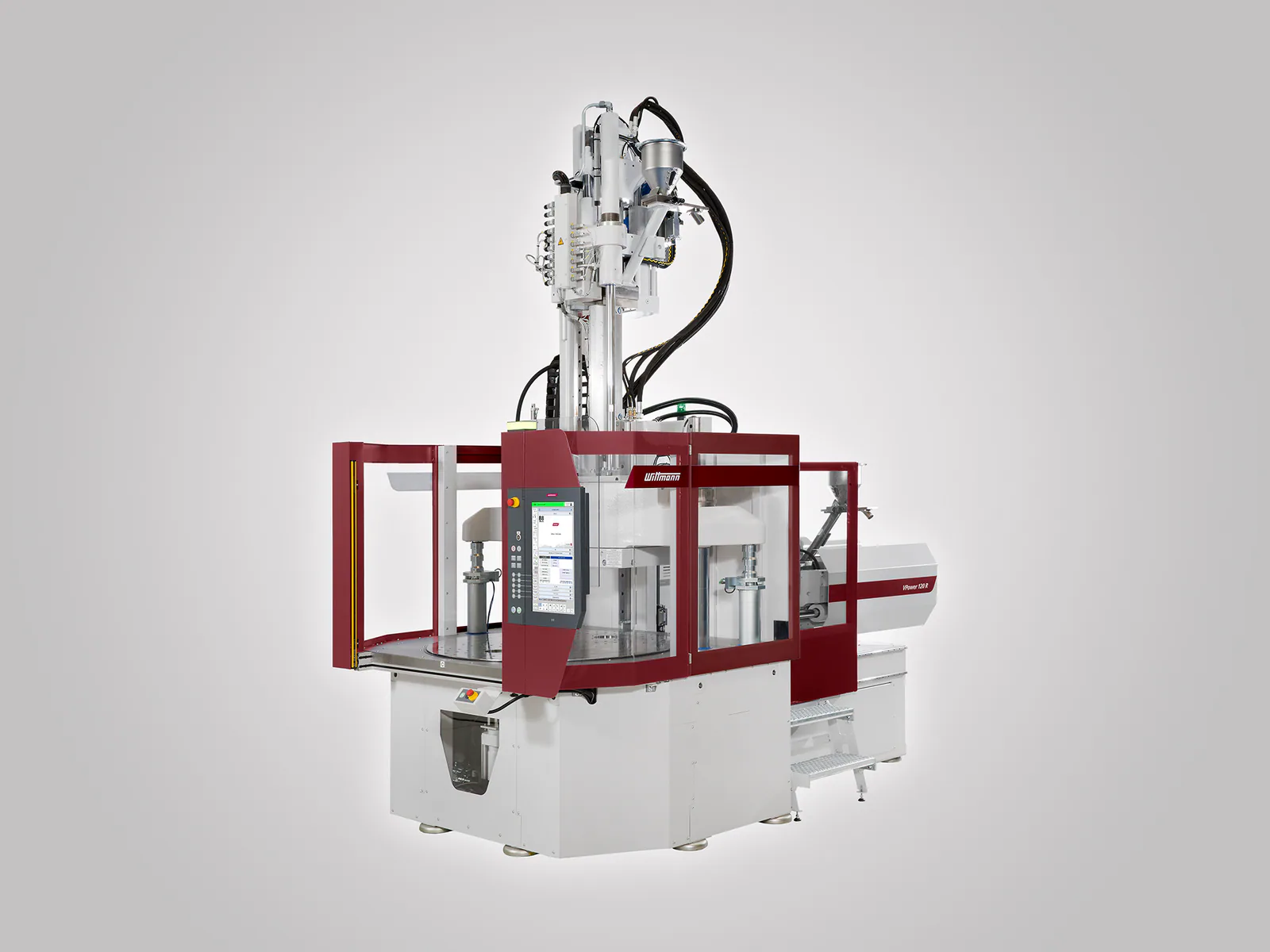

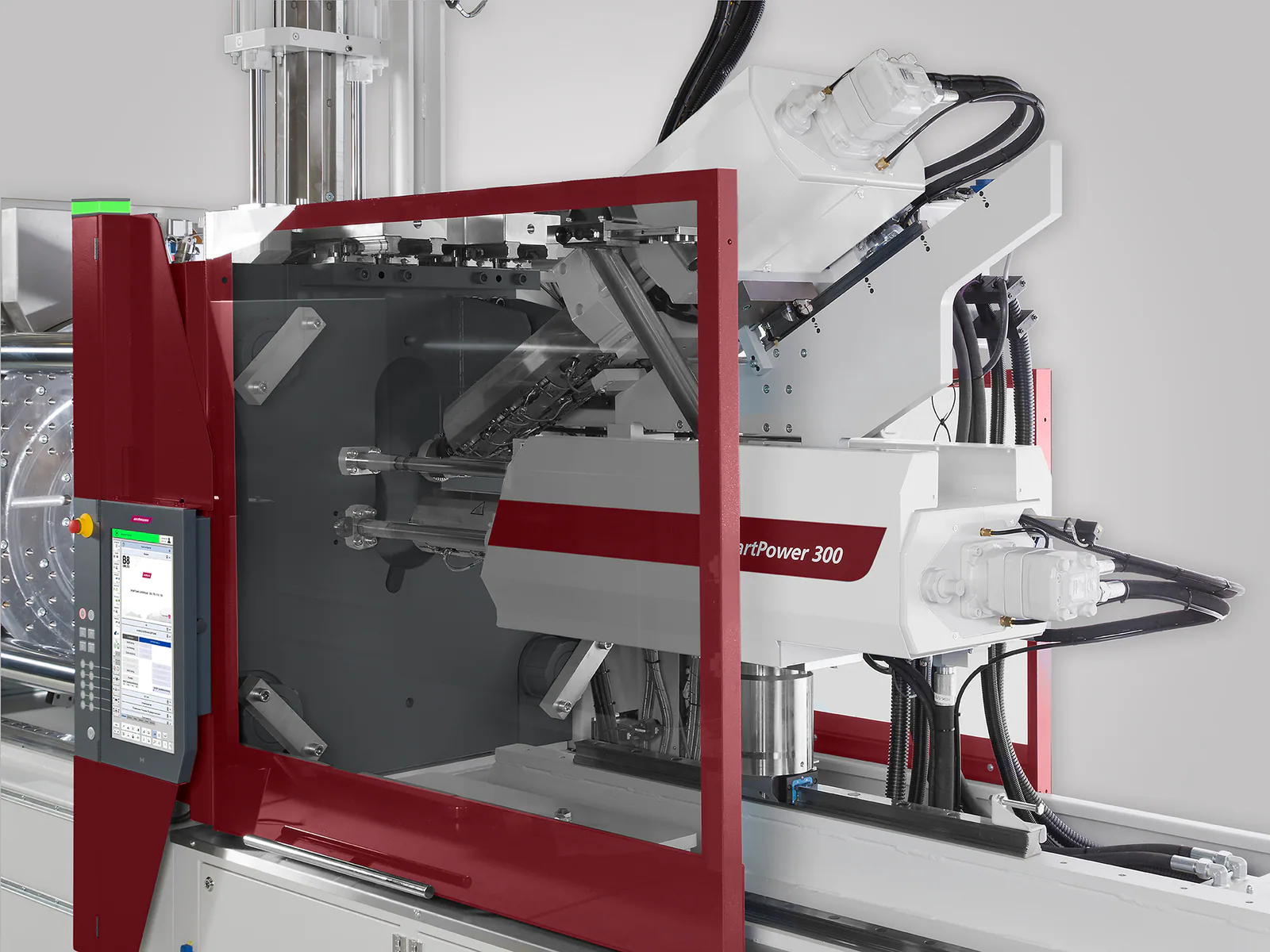

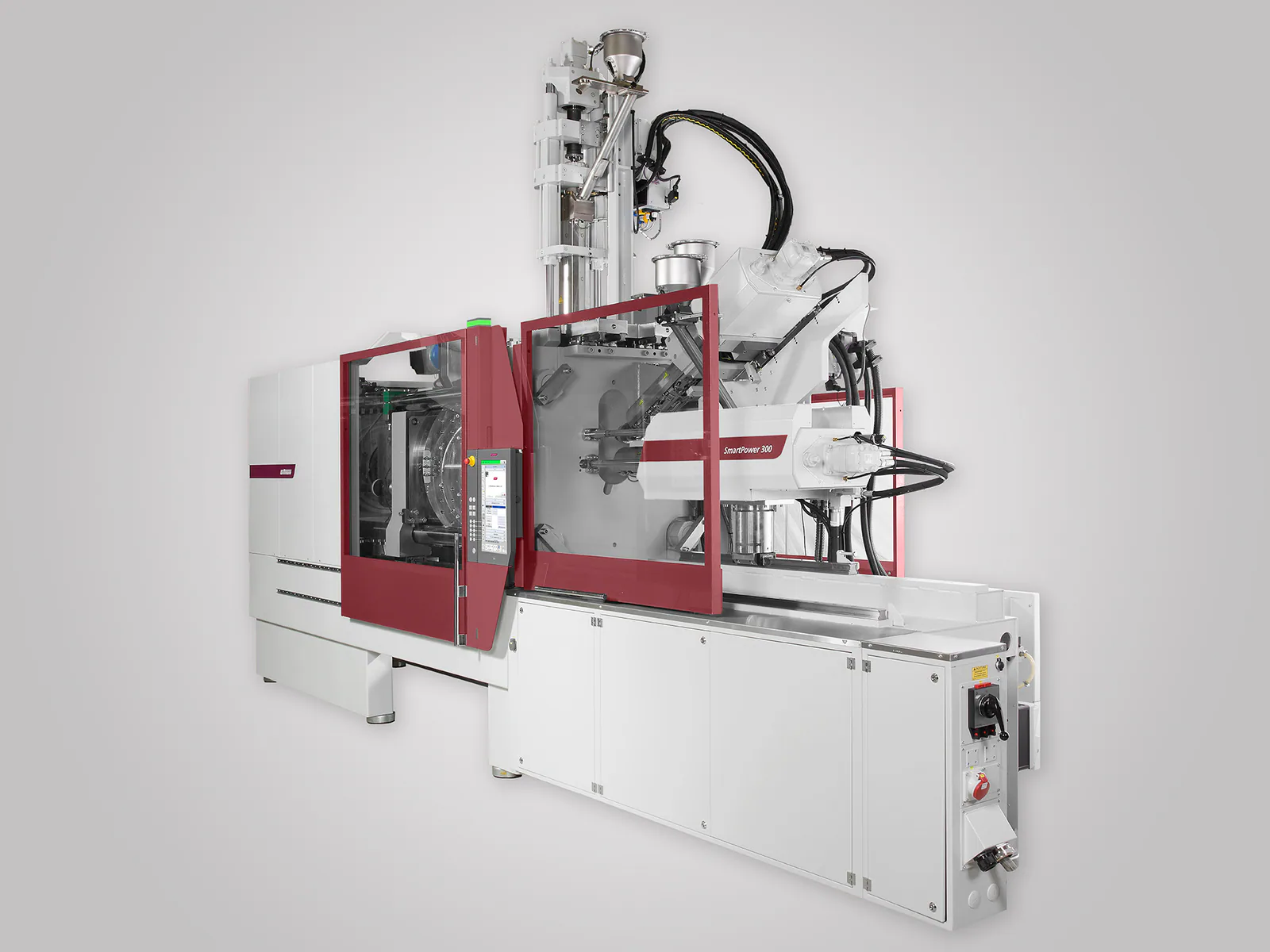

WITTMANN BATTENFELD Combimould- la bonne presse à injecter pour chaque besoin spécifique Les modèles Combimould sont basés sur les machines standard éprouvées de la série PowerSeries de WITTMANN BATTENFELD : SmartPower 60 - 400 t, EcoPower 55 - 300 t, MacroPower 400 - 2000 t, MicroPower 15 t, VPower 120 - 300 t L'extension de la machine de base avec le kit Combimould offre de nombreux avantages, tels que:
